位于德国Reutlingen的自然与医学科学研究所（NMI）（www.nmi.de）是一家研究机构，使用最具生物相容性的材料生产高质量的MEA。NMI和Multi Channel Systems多年来在多个项目上进行了合作。

先进的质量控制和生产流程确保MEA始终具有出色的一致的质量。电极表面涂有氮化钛（TiN），这是一种非常稳定的材料，可以保证MEA可以多次重复使用。

大多数MEA具有玻璃载体，这有助于在任何直立或倒置显微镜下观察样品。集成电路和接触垫有不透明和透明两种版本，大多数MEA有内置参考电极。

特征：

       * 提供不透明（钛）或透明（氧化铟锡）集成电路和接触垫片

       * 寿命长，可多次重复使用

       * 适用于所有应用范围的电极布局

       * 电阻具有极低的阻抗

       * 几乎所有MEA的基质上都集成了参考电极

       * 电极直径最小至8微米

MEA-布局

标准 8x8 布局

8×8电极配置是最通用的。应用范围从神经元网络到脑切片，从干细胞衍生的心肌细胞到心脏组织制备。电极间距可有100和200µm两种，分别提供700µm和1.4mm的方形记录区域。

      电极的直径为10µm和30µm，30µm直径电极的优点是它们的低阻抗和低噪声水平，10µm电极可以从单个神经元或单个心肌细胞进行记录。

许多MEA具有内置参考电极的特征，内置参考电极允许在记录期间使培养物保持无菌，以便能够在培养物上进行长期记录，也可以从每个电极进行刺激。

 6x10 布局

6×10布局的电极间距离为500µm，这样可以创建4.5 mm × 2.5 mm的记录区域，从而可以将更大的组织样本记录在一个阵列上。每个电极也可用于刺激。所有具有6×10布局的MEA也具有内部参考电极。电极材料是TiN。每个电极的微柱结构使阻抗最小化并允许低噪声记录。极其耐用的材料允许急性实验多达50次重复循环使用。

六角形布局

* 60个电极

* 可提供相同或不同的电极直径和距离

* 适用于视网膜记录的布局

高密度布局

* 两个记录区域中有60个电极
       * 电极间距仅为30µm，电极直径仅为10µm
       * 高分辨率记录神经元网络中的单个神经元

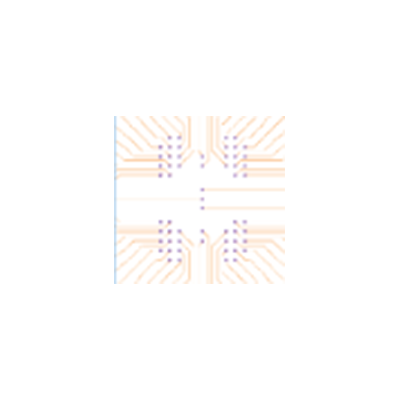

特殊布局

* 与客户共同开发的各种特殊电极布局
       * 特殊形状的刺激电极或具有四个高密度记录象限的布局
       * 可根据需求定制布局

       多孔布局

* 60个电极分布到6个孔中
       * 256个电极分布到9个孔中
       * 在24或96孔中具有288个电极或者在96孔中具有1152个电极的多孔板
       * 适用于毒理学，神经生物学，干细胞研究和安全药理学

应用范围：

      MCS提供了几种MEA几何形状和材料，用于各种应用。几乎所有可兴奋或产电的细胞和组织都可用于体外细胞外记录，例如，中枢或外周神经元，心肌细胞，全心标本制备或视网膜。

MEA-类型

穿孔MEAs

穿孔MEA（pMEA）制造在薄的聚酰亚胺箔上，其固定在玻璃载体上以保持物理稳定性。围绕电极场的是圆形区域，在其中的箔上穿孔（参见图像，黑点）。

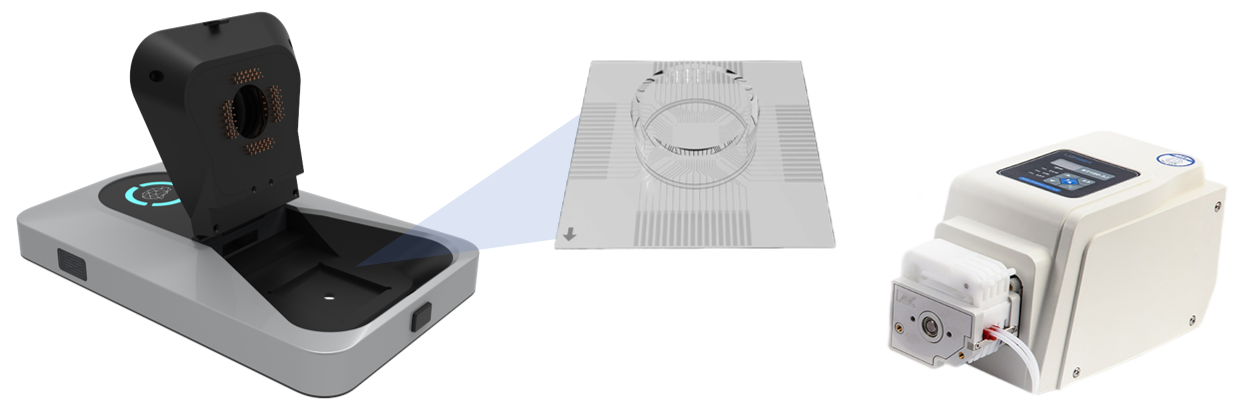

       pMEA被设计成能够从底部灌注阵列上的组织。当使用MEA电极从急性切片样本记录时，检测到的信号来自切片底部的细胞。这些细胞相比在顶部的细胞可能不太健康，因为它们从灌注溶液中获得更少的氧气和营养物质。从底部进行灌流可以解决这个问题，并可以提供更好的信号并改善急性切片的长期存活率。此外，通过使用MCS提供的恒定真空泵施加负压，可以使切片与MEA表面保持稳定接触。

如果您希望使用pMEA，您需要做的就是为您的MEA 系统配备灌注接地板（PGP）并开始记录。

具备256个电极的MEAs

通过减小电极间距，可以绘制具有更高空间分辨率的独特区域。在16乘16的电极阵列网格中，可以获得30,60,100和200µm的电极间距。对于30µm间距，电极直径为8µm，对于60µm间距，电极直径为10µm。 对于100µm和200µm间距使用的是30µm直径的电极。所有256MEA布局都有四个内部参考电极。

特征：更高的空间分辨率
                 更大的记录区域
                 通量更高

薄型MEAs

* 记录区域与盖玻片（180µm）一样薄
      * 便于使用高放大倍率的低工作距离物镜
      * 紫外线传输可能性
      * 透明的集成电路，完美的视野
      * 可配置60或256个电极

具备120个电极的MEA

* 适用于MEA2100-系统
      * 12X12的网格中有120个电极
      * 4 个内部参考电极
      * 适用于刺激
      * 可制成标准玻璃MEA和穿孔MEA

EcoMEAs

* 常规实验的低成本选择
       * 金电极（非常坚固，可以许多次重复循环使用）
       * 100 µm 直径电极, 700 µm 间距
       * 漂浮法玻璃载体或印刷电路板

Pedot-CNT-MEAs

* 由碳纳米管和PEDOT复合物制成的电极
       * 可重复的低阻抗
       * 高信噪比
       * 良好的生物兼容性和细胞粘附性
       * 适用于刺激

软质MEAs
      * 由软质聚酰亚胺箔（12或50µm厚）制成
      * 提供24,36和72个电极
      * 用于体内/体外实验和特定的离体用途
      * 氮化钛或金电极
      * 可以轻松连接到MCS的探头上
